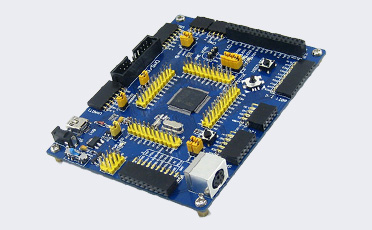

[ 芯片简介 ]
STM32F107VCT6
STM32功能强大,下面仅列出STM32F107VCT6的核心资源参数:
内 核:Cortex-M3 32-bit RISC;
工作频率:72MHz,1.25 DMIPS/MHz;
工作电压:2-3.6V;
封 装:LQFP100;I/O口:80;
存储资源:256kB Flash,64kB RAM;
接口资源:3 x SPI,3 x USART,2 x UART,2 x I2S,2 x I2C;
1 x Ethernet MAC,1 x USB OTG,2 x CAN;
模数转换:2 x AD(12位,1us,分时16通道),2 x DA(12位);
调试下载:支持JTAG/SWD接口的调试下载,支持IAP。
AMS1117-3.3
3.3V稳压器件。
[ 模块接口简介 ]
Ethernet接口
方便接入Ethernet模块。
8-Bit I/O接口
方便接入按键模块、电机模块等。
CAN1接口
方便接入CAN模块。
CAN2接口
方便接入CAN模块。
SPI1 / SPI2接口
方便接入SPI模块,如DataFlash AT45DBXX、SD Card、MP3模块等。
方便接入AD、DA模块,因为SPI1复用了AD、DA功能。
I2C1 / I2C2接口
方便接入I2C模块,如I/O扩展芯片PCF8574、EEPROM AT24CXX模块等。
LCD接口
方便接入LCD + 触摸屏模块。
ONE-WIRE接口
方便接入ONE-WIRE器件(TO-92封装),如温度传感器DS18B20、电子注册码DS2401模块等。
PS/2接口
方便接入PS/2键盘或鼠标。
USART1接口
方便接入RS232、RS485、USB TO 232模块等。
USART2接口
方便接入RS232、RS485、USB TO 232模块等。
USB OTG接口
方便接入USB Device或USB Host。
